AUV1302是一款高性能、模块化、可编程的实时数据处理平台，深度集成超高速数据采集和波形产生功能，从硬件架构到功能设计，均瞄准光通信高端验证需求打造。

平台采用灵活的子母卡设计，可根据不同应用场景自由匹配子卡，实现定制化验证方案。其中，高性能数据采集 / 产生子卡搭载迅芯微40GSps 8bitADC芯片 AAD08S040G与DAC芯片 ADA08S040G，可完美实现高速宽带模拟信号的实时采集与产生；数据处理母卡集成大规模FPGA，同时集成高速光模块接口、网口等丰富外设接口，为海量数据的实时处理提供超强算力支撑。

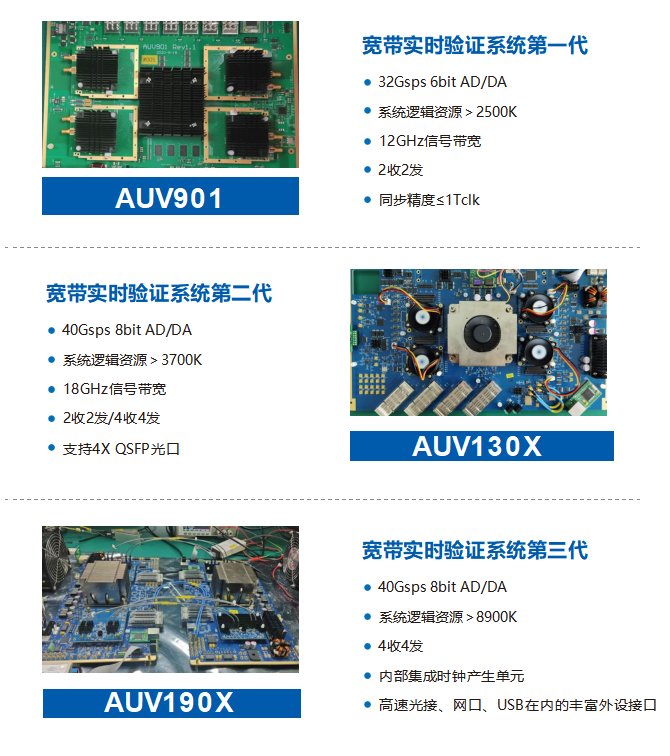

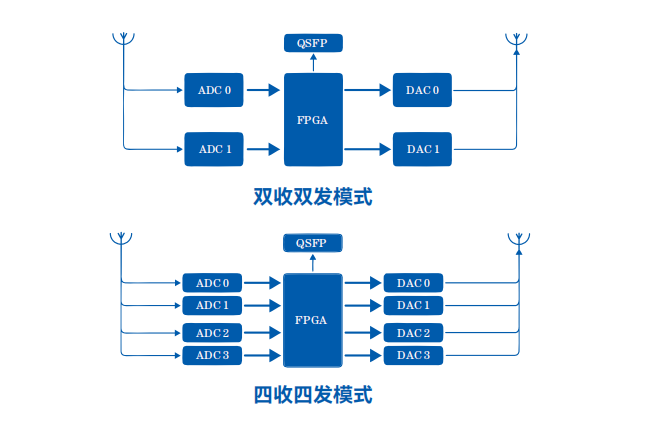

在核心采集与播放能力上，平台支持最多4通道40GSps ADC同步采样，或4通道 40GSps DAC同步播放，轻松应对超高速光通信信号的处理需求。同时，系统内置独立时钟产生单元，无需依赖外部时钟即可自主运行，还预留外部参考时钟接口，可根据应用需求灵活配置时钟来源，适配多场景验证需求。

作为光通信实时验证的标杆平台，AUV1302的技术指标覆盖处理器、接口、存储、时钟等全维度，每一项参数都彰显硬核实力，为技术验证提供极致支撑：

超强算力核心

板载集成大规模 FPGA ，逻辑资源＞3700K、BIock RAM资源＞80Mb、DSP资源＞12000个、高速SerDes接口＞120个，实现高速大数据量实时处理任务。

丰富高速接口

✅ 4个QSFP28连接器，硬件原生支持 100Gbps超高速率；

✅搭载W5300桥接芯片的以太网接口，完美兼容TCP/IP协议；

✅ 专属JTAG接口，支持FPGA二次开发与程序固化，适配个性化研发需求。

稳定存储与时钟

✅ 1Gbit QSPI Flash存储器+64 Kbit EEPROM，满足数据存储与程序运行双重需求；

✅ 内置系统基准时钟源，频偏可精细微调，通过 PLL 实现系统时钟精准分发；

✅ 预留3.3V FPGA IO接口10个、LVDS接 6个，5对25Gbps速率SMPM收发接口，拓展性拉满。

便捷配套软件

提供完整的ADC和DAC驱动，以及可视化上位机DEMO，大幅降低开发门槛，让研发人员快速上手，提升验证效率。
